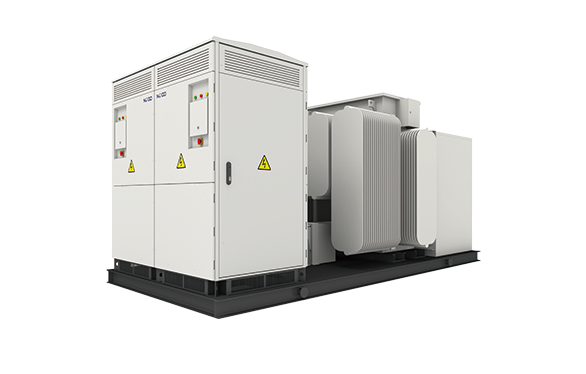

儲能變流升壓一體機FlexTener 2000/2500/ 3150/3450

FlexTener2000~FlexTener3450系列高壓大功率儲能變流系統是將我公司自主研發的三電平中壓大功率儲能變流器、開關柜和升壓變壓器進行了優化集成，具有單套設備功率更大、應用簡單、安裝場地選擇靈活以及運維便捷等特點，系統可以10/35kV高壓直接接入電網，減小了復雜的高壓系統設計工作，縮短系統設計周期，降低系統設計成本。

產品特點

智能高效

先進的三電平電路拓?fù)洌D(zhuǎn)換效率高，電能質量更優
直流電壓范圍寬，最高達1500V
先進的控制算法，恒流、恒壓、恒功率等多種運行模式可選
支持110%額定功率長時過載運行，120%額定功率短時過載能力
智能溫控風冷，超寬溫范圍穩定運行
超高功率密度，同等功率體積更小
安全可靠

完備的電池保護與維護策略，提高蓄電池使用壽命
過流、過溫、過載、過壓、短路、防雷接地等保護
具備零電壓、高電壓穿越功能，電網適應能力強
具備防孤島保護，確保電網運行安全
適應低溫、高濕度、高海拔的嚴苛環境
變流器防護等級IP55，整機戶外安裝方便
簡單便捷

變流器、開關柜和變壓器一體化設計，應用簡單
完備的功率等級，易于用戶系統配置
本地觸摸屏監控，實時顯示、操作便捷
標配以太網、RS485、CAN 通訊接口

技術參數

產品型號	FlexVert2000	FlexVert2500	FlexVert3125	FlexVert3450
直流測參數
最大直流輸入功率	2200kW	2750kW	3465kW	3795kW
直流輸入電壓范圍	580~1000V	730~1200V	910~1500V	1000~1500V
最大直流輸入電流	1935A*2	1935A*2	1935A*2	1935A*2
穩壓精度	±1%	±1%	±1%	±1%
穩流精度	±1%	±1%	±1%	±1%
直流電流紋波	≤2%	≤2%	≤2%	≤2%
變流器拓?fù)浣Y(jié)構	三電平	三電平	三電平	三電平
直流輸入路數	2	2	2	2
交流側參數（并網運行模式）
額定交流輸出功率	2000kW	2500kW	3125kW	3450kW
額定交流輸出電流	2886A	2886A	2886A	2886A
額定交流輸出電壓	400V	500V	630V	690V
交流輸出電壓范圍	340~440V（可調）	425~550V（可調）	536~693V（可調）	586~759V（可調）
額定電網頻率	50Hz	50Hz	50Hz	50Hz
允許電網頻率波動范圍	47~52Hz（可調）	47~52Hz（可調）	47~52Hz（可調）	47~52Hz（可調）
電流總諧波畸變率（THD）	<3%（額定功率）
功率因數	≥0.99(額定功率）
功率因數可調范圍	0.9（超前）~0.9（滯后）
交流側參數（孤島運行模式）
額定電壓	400V	500V	630V	690V
電壓精度	±3%以內	±3%以內	±3%以內	±3%以內
額定輸出頻率	50Hz	50Hz	50Hz	50Hz
輸出電壓失真度（THD）	<3%（線性負載）	<3%（線性負載）	<3%（線性負載）	<3%（線性負載）
頻率精度	±1Hz	±1Hz	±1Hz	±1Hz
電壓過渡變動范圍	10%以內，0到100%負載變化
系統參數
變壓器最大效率	99%	99%	99%	99%
充放電轉換時間	＜0.1s（額定功率）	＜0.1s（額定功率）	＜0.1s（額定功率）	＜0.1s（額定功率）
防護等級	IP54（變流器IP55）
冷卻方式	溫控強迫風冷	溫控強迫風冷	溫控強迫風冷	溫控強迫風冷
允許環境溫度	-30℃～+55℃	-30℃～+55℃	-30℃～+55℃	-30℃～+55℃
允許相對濕度	≤95%（無凝露）	≤95%（無凝露）	≤95%（無凝露）	≤95%（無凝露）
允許最高海拔	5000m（超過3000m需降容）
隔離方式	外置工頻變壓器	外置工頻變壓器	外置工頻變壓器	外置工頻變壓器
人機界面	觸摸屏	觸摸屏	觸摸屏	觸摸屏
通訊方式	以太網、RS485、CAN
外形尺寸（寬高深）	605826502438mm	605826502438mm	605826502438mm	605826502438mm
重量	15000kg	15000kg	15000kg	15000kg
