先進的三電平電路拓撲，最大轉換效率達99%
直流電壓范圍寬，最高達1500V
先進的控制算法，恒流、恒壓、恒功率等多種運行模式可選
支持110%額定功率長時過載運行，120%額定功率短時過載能力
智能溫控風冷，超寬溫范圍穩定運行
超高功率密度，同等功率體積更小
完備的電池保護與維護策略，提高蓄電池使用壽命
過流、過溫、過載、過壓、短路、防雷接地等保護
具備零電壓、高電壓穿越功能，電網適應能力強
具備防孤島保護，確保電網運行安全
適應低溫、高濕度、高海拔的嚴苛環境
防護等級IP65，滿足戶外直接使用
產品線齊全，模塊配置靈活
完備的功率等級，易于用戶系統配置
本地觸摸屏監控，實時顯示、操作便捷
標配以太網、RS485、CAN 通訊接口

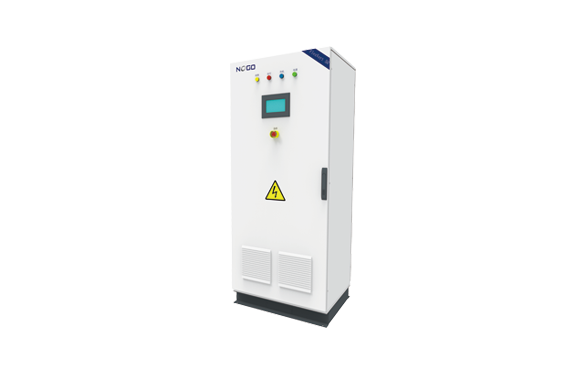

| 產品型號 | FlexVert 50 |
|---|---|
| 直流測參數 | |
| 最大直流輸入功率 | 55kW |
| 直流輸入電壓范圍 | 330~600V |
| 最大直流輸入電流 | 170A |
| 穩壓精度 | ±1% |
| 穩流精度 | ±2% |
| 直流電流紋波 | ≤5% |
| 變流器拓撲結構 | 單級（可配備雙向DC/DC變換器構成雙級拓撲） |
| 直流輸入路數 | 1 |
| 交流側參數（并網運行模式） | |
| 額定交流輸出功率 | 50kW |
| 額定交流輸出電流 | 76A |
| 額定交流輸出電壓 | 380V |
| 交流輸出電壓范圍 | 310~430V（可調） |
| 額定電網頻率 | 50Hz |
| 允許電網頻率波動范圍 | 47~52Hz（可調） |
| 電流總諧波畸變率（THD） | <3%（額定功率） |
| 功率因數 | ≥0.99(額定功率） |
| 功率因數可調范圍 | 0.9（超前）~0.9（滯后） |
| 交流側參數（孤島運行模式） | |
| 額定電壓 | 380V |
| 電壓精度 | ±3%以內 |
| 額定輸出頻率 | 50Hz |
| 輸出電壓失真度（THD） | <3%（線性負載） |
| 頻率精度 | ±1Hz |
| 電壓過渡變動范圍 | 10%以內，0到100%負載變化 |
| 系統參數 | |
| 最大效率 | 96% |
| 待機功耗 | ＜40W |
| 充放電轉換時間 | ＜0.1s（額定功率） |
| 防護等級 | IP20 |
| 冷卻方式 | 溫控強迫風冷 |
| 允許環境溫度 | -30℃～+55℃ |
| 允許相對濕度 | ≤95%（無凝露） |
| 允許最高海拔 | 5000m（超過3000m需降容） |
| 隔離方式 | 內置工頻變壓器 |
| 人機界面 | 觸摸屏 |
| 通訊方式 | 以太網、RS485、CAN |
| 外形尺寸（寬*高*深） | 800*1900*650mm |
| 重量 | 650kg |
